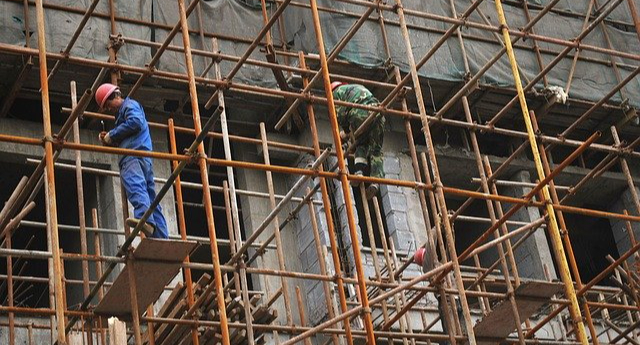

Échafaudages

Ancrage
Ancrage : Un point d'attache sûr, ne faisant pas partie de la structure de travail, auquel sont fixés une ligne de vie, des lignes de chute ou une longe. Un ancrage doit être capable de supporter un poids mort minimum de 5 000 livres ou 2 268 kg pour chaque personne qui y est attachée.
Un ancrage répondant à l'exigence de 5 000 livres doit faire partie d'un système antichute personnel complet qui maintient un facteur de sécurité d'au moins et utilisé sous la supervision d'une personne qualifiée. Un ancrage est souvent une poutre, une poutre et une colonne.

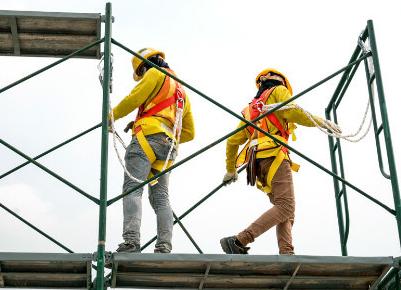

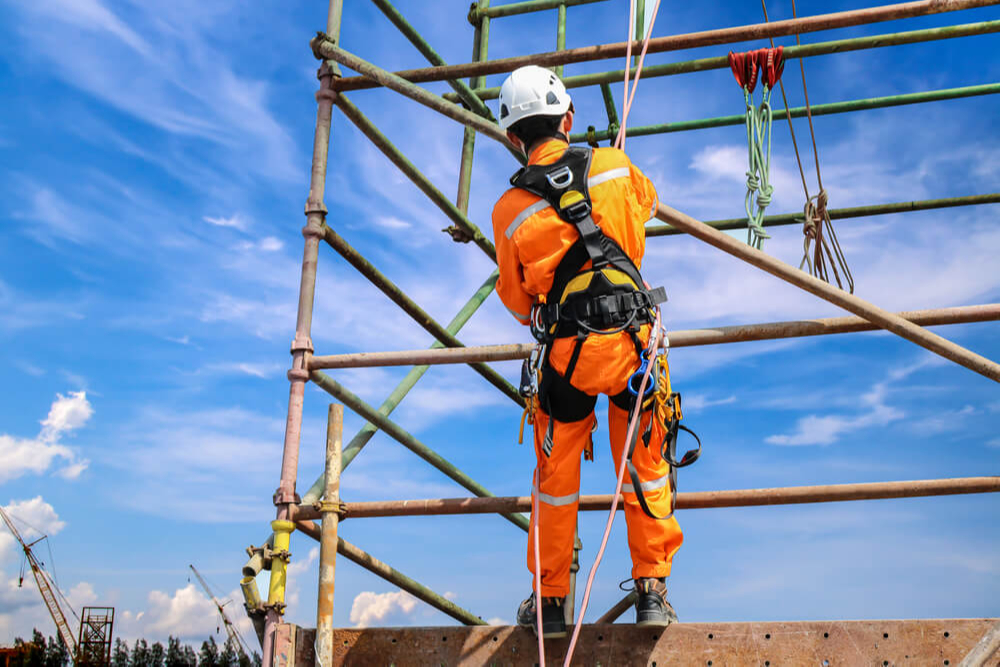

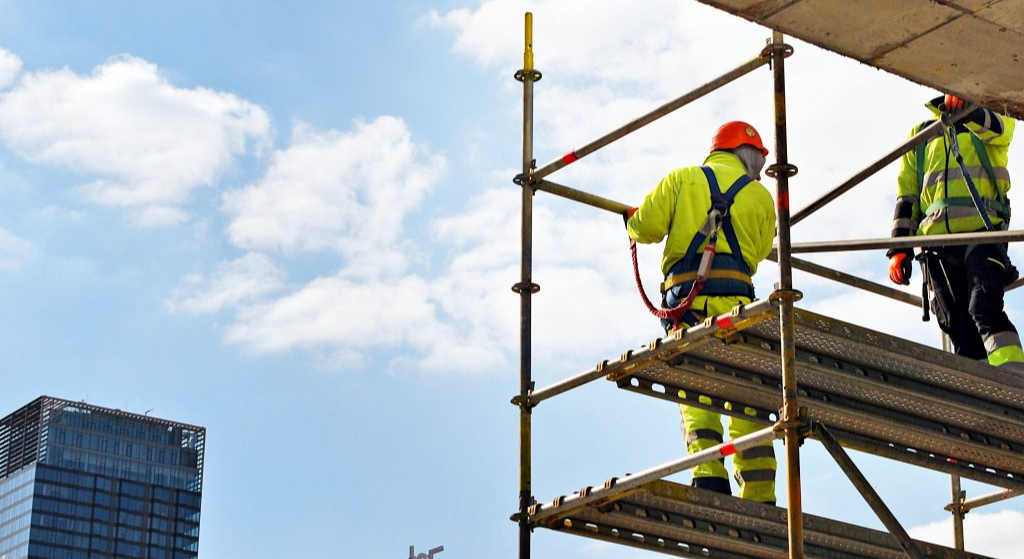

Système antichute personnel
Système antichute personnel : Un système utilisé pour arrêter une chute à partir d'un niveau de travail. Un système antichute personnel se compose d'un ancrage, de connecteurs, d'un harnais de sécurité et peut comprendre une longe avec un mousqueton verrouillable.
Protection continue contre les chutes : la protection contre les chutes peut être obtenue par les moyens suivants :
  • Éliminer les risques de chute.
  • Prévenir les chutes.
  • Utilisation d'un équipement antichute approprié.
  • Préparer des plans de protection contre les chutes.
  • Formation des employés.

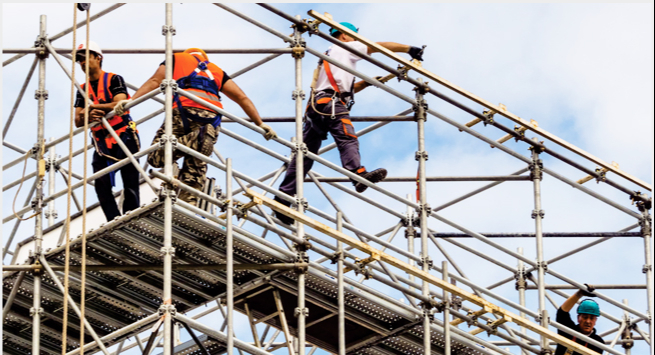

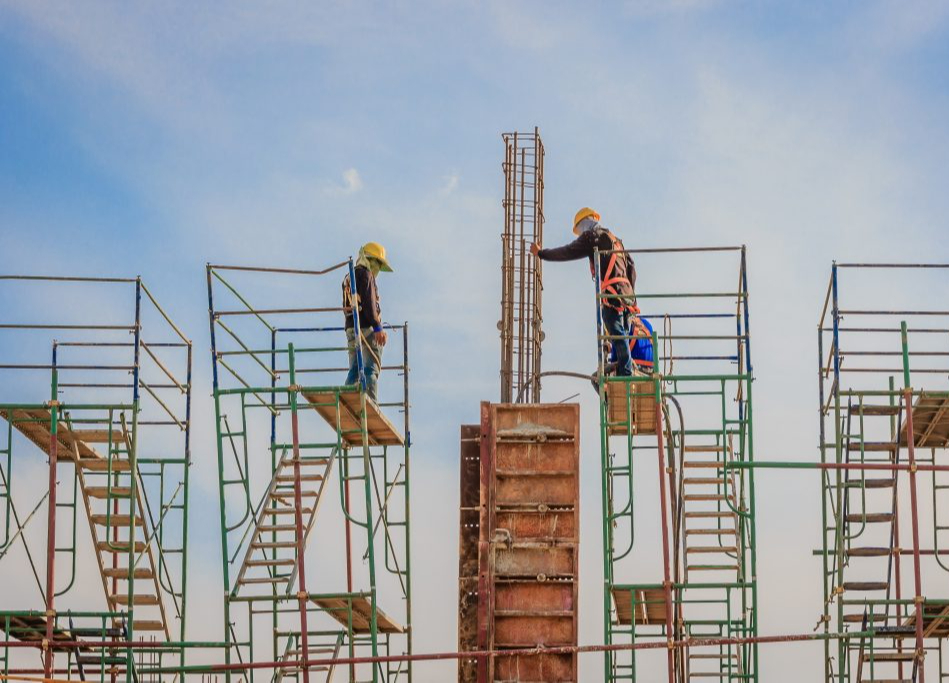

Types d'échafaudages
Types d'échafaudages
  1. Stationnaire : C'est un type fixe qui ne nécessite pas de se déplacer et de se redresser et de se munir d'une échelle.
  2. Mobile ou mobile : Il est utilisé lorsqu'il est nécessaire de déplacer l'échafaudage pour affiner les différentes zones. Il est fourni avec une roue ou une roulette avec un rapport de disposition de rupture de base et de hauteur en 1:4.
  3. Type suspendu ou suspendu : il s'agit d'un type d'échafaudage lorsque le support au sol n'est pas disponible, le support est pris par le haut ou au-dessus avec une échelle d'accès.
Remarque : lorsqu'elles ne sont pas utilisées, les pièces de l'échafaudage doivent être nettoyées et protégées contre la détérioration et conservées sur le support.
  1. Échafaudage statique
  2. Échafaudage indépendant
  3. Échafaudage de cage à oiseaux
  4. Échafaudage en porte-à-faux
  5. Échafaudages suspendus

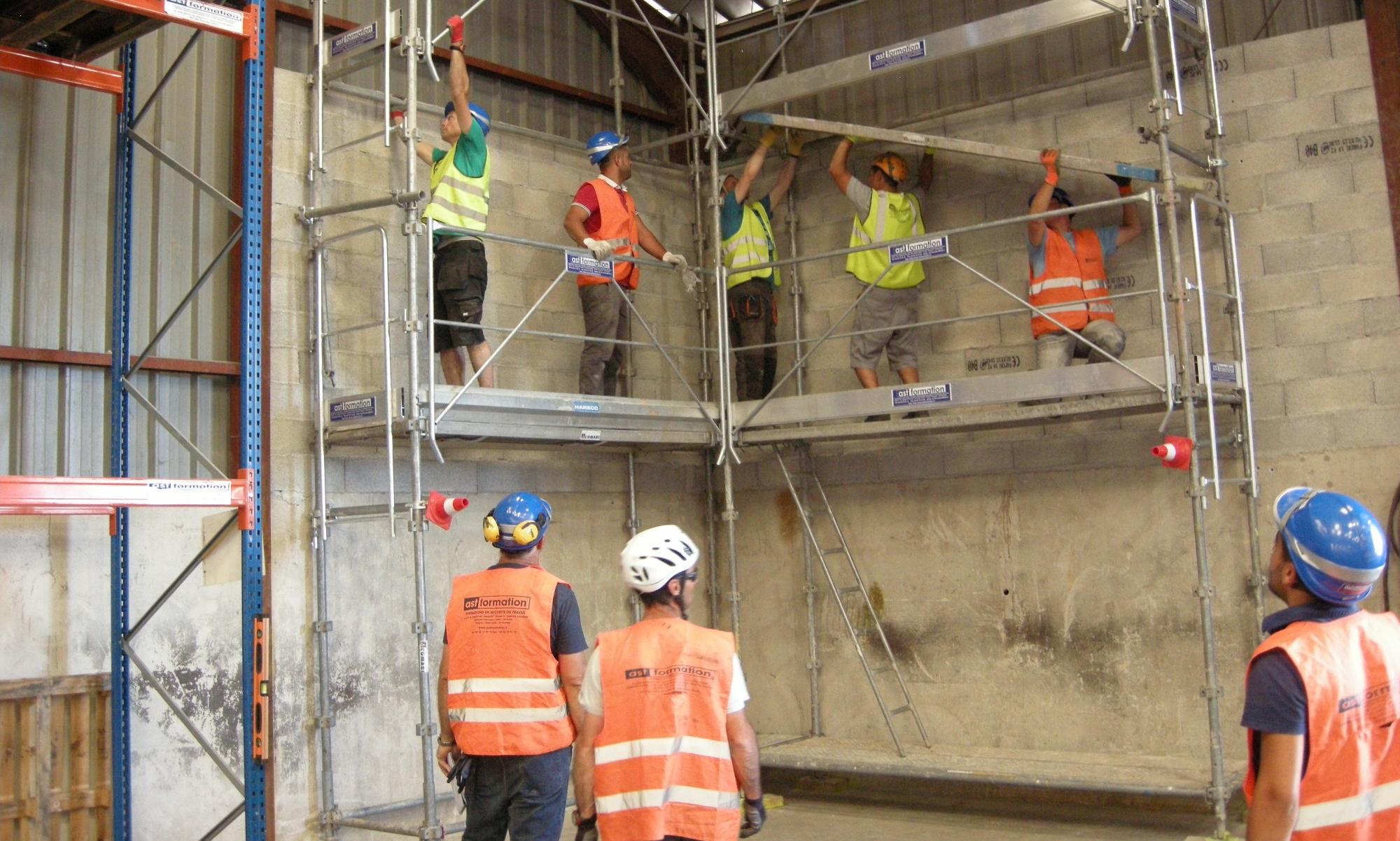

  6. Échafaudage à tour mobile
Certificat d'échafaudage
Certificat d'échafaudage
L'échafaudage doit être inspecté et certifié avant utilisation après alternance ou après avoir été exposé à toute condition anormale comme la pluie, la tempête, etc. La certification doit être signée par une personne compétitive (superviseur ou agent de sécurité) avant de la remettre pour utilisation. Une attention particulière doit être accordée à la fixation des planches en bois, des fondations sous la plaque de base et de la norme.
Des copies du rapport d'inspection doivent être remises à l'utilisateur, au responsable de la zone et au responsable de la sécurité du site. Si l'échafaudage est modifié ou si une planche ou une échelle est retirée, une nouvelle inspection doit être effectuée et un nouveau certificat doit être délivré. Gardez toujours la plate-forme d'échafaudage exempte de déchets, de rouille et d'autres structures. Tous les EPI nécessaires doivent être utilisés à tout moment.

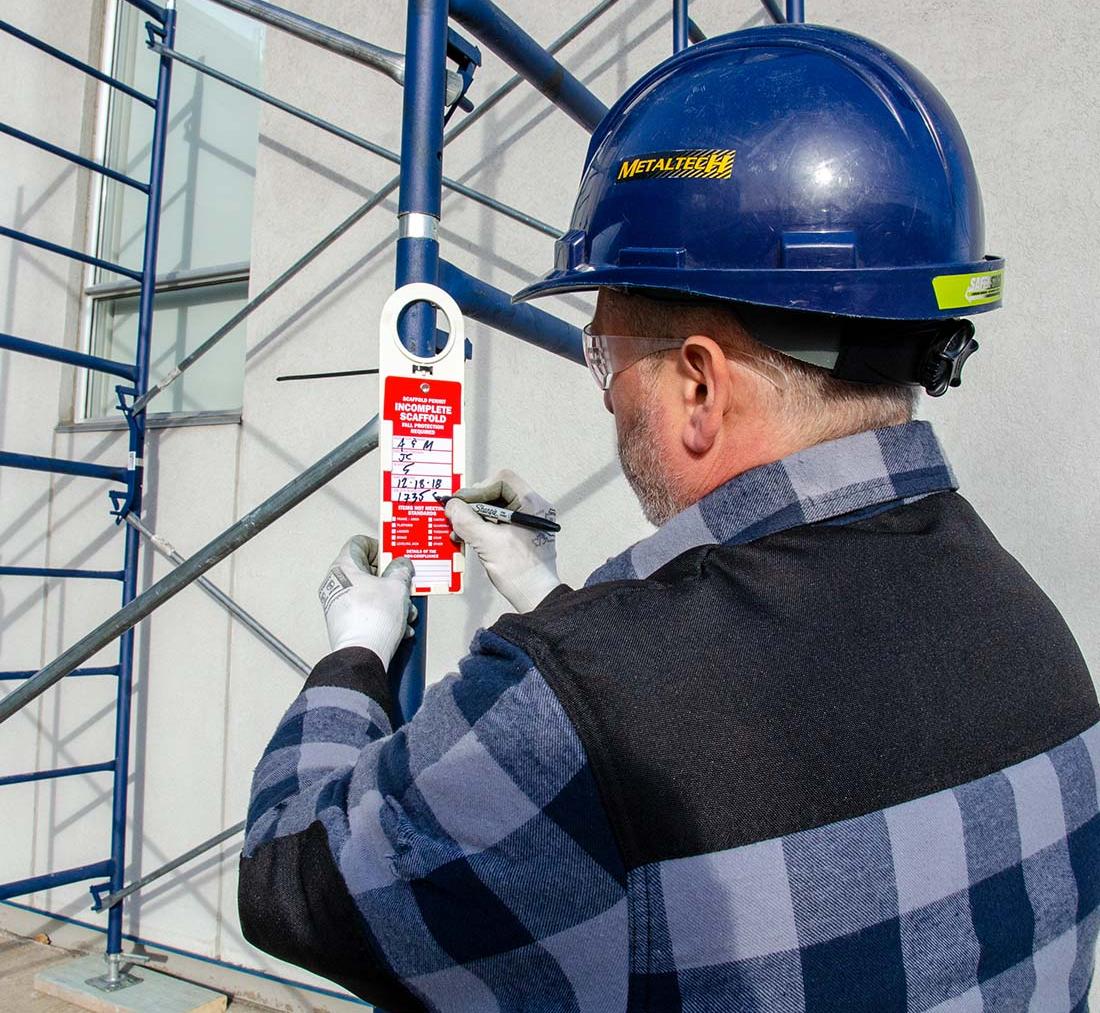

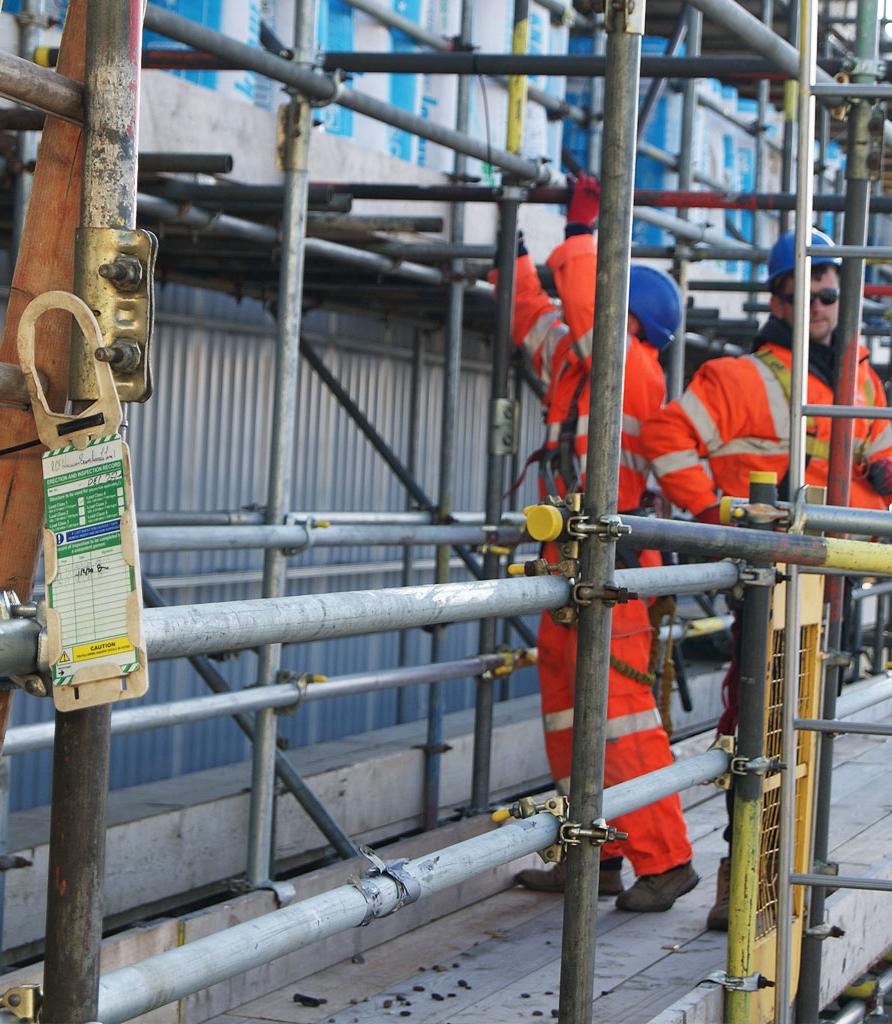

Étiquettes d'échafaudage
Étiquettes d'échafaudage
  1. Les étiquettes d'échafaudage sont des panneaux d'avertissement installés sur l'échafaudage lors d'un montage terminé ou défectueux pour avertir l'utilisateur.
  • Étiquette rouge : un échafaudage défectueux avertit la personne de ne pas l'utiliser tant qu'elle n'a pas été corrigée.
  • Étiquette jaune : pendant le montage en cours pour avertir que l'échafaudage n'est pas prêt à l'emploi.
  • Étiquette verte : Après l'achèvement, inspecté et trouvé apte à l'utilisation.
La construction d'échafaudage peut être de
    1. Poteaux en bois et échafaudages en bambou.
    2. Échafaudages tubulaires en acier.
    3. Échafaudages fabriqués.
Matériaux des échafaudages
Matériaux des échafaudages
Matériaux de construction
Acier doux classe « A »
Longueur standard
6 mètres
Diamètre standard
40 mm
Raccords
Coupleur à angle droit, Coupleur à bûches.
Goupilles d'articulation, goupilles de révélation.
Plate-forme de travail
Planches de 2,5X1,5 mètres, épaisseur 40 mm.
Mains courantes
à 100 cm de hauteur
Hauteur 100 mm
Mesures de sécurité dans les échafaudages
Mesures de sécurité dans les échafaudages
  1.  À monter par du personnel qualifié.
  2. Les échafaudages doivent être correctement contreventés.
  3. La plate-forme doit être correctement supportée.
  4. Garde-corps, plinthe doivent être fournis.
  5. Les tuyaux d'échafaudage doivent être montés sur une plaque de base en acier. Emballage en vrac, les briques ne doivent pas être utilisées.
  6. La plate-forme doit être proche et les plates-formes qui se chevauchent ou qui sont excessivement suspendues doivent être évitées.
  7. Un contreventement diagonal doit être installé sur toute la longueur de l'échafaudage à des intervalles de 30 mètres.
  8. Les échafaudages doivent être inspectés tous les 7 jours.
Points à vérifier
Points à vérifier
  1. L'alignement prend en charge.
  2. La rectitude.
  3. Adéquat de contreventement.
  4. La solidité des planches de plate-forme.
  5. Le garde-corps et la plinthe.
  6. État de l'échelle.
  7. La cravate à la reliure/structure.
  8. Utilisation de matériaux inadaptés et défectueux.
  9. Largeur de plate-forme irrégulière inadéquate.
  10. Surcharge de la plate-forme.
  11. État glissant de la plate-forme.
  12. Érigé sur un sol inégal.
  13. Défaut de fixer les échafaudages au bâtiment ou de le contreventer adéquatement.

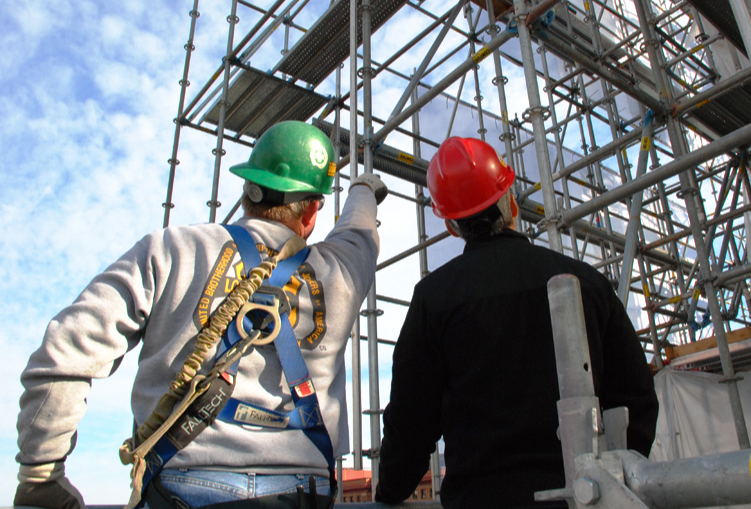

Échafaudage d'inspection
Inspection    d' Échafaudage
  1. Niveau et fermeté du sol
  2. Vérifiez la semelle LXWXH = 300X300X6 mm
  3. Vérifiez la plaque de base LXWXH = 150X150X6 mm
  4. Vérifiez les conditions des normes, du registre, des traverses, des coupleurs (en vrac), des planches (correctement placées, sans espacement, réalisables), des plinthes (hauteur 150 mm), du garde-corps (hauteur - 950 mm à 1200 mm), du milieu Rail (hauteur - 450 mm à 600 mm), échelle (angle de 75o et rapport 4:1)
Conformément à la loi BOCW, les échafaudages doivent être inspectés une fois par semaine.
Dangers associés
Dangers associés
  • Panneau d'échafaudage supporté inadéquat.
  • Tomber de haut.
  • Largeur de plate-forme irrégulière.
  • Omission de garde-corps ou de plinthes.
  • Défaillance des échafaudages sécurisés.
  • Slip d'échelle non sécurisé.
  • Surcharge de plate-forme et d'échafaudages.
  • Chute de personne ou d'objet.
  • Blessures aux ongles saillants.
  • Frappé par des parties exposées d'échafaudages.
Personne compétente
Personne compétente
  • Celui qui est capable d'identifier les risques dans les conditions de travail qui sont dangereux pour les employés et qui a l'autorisation de prendre des mesures correctives rapides pour les éliminer.
Personne qualifiée
Personne qualifiée
  • Une personne qui possède un diplôme reconnu et qui possède des connaissances, une formation et une expérience approfondies a démontré avec succès sa capacité à résoudre les problèmes liés au travail ou au projet.
Personne qualifiée
Composants:
1. Plaque de base
9. Plinthe
2. Semelle
10. Garde-corps
3. Normes
11. Rail intermédiaire
4. Grands livres
12. Traverse supérieure
5. Impostes
13. Échelle
6. Contreventement
14. Planche d'échafaudage
7. Coupleurs
◊ Coupleur à angle droit
◊ Putlog ou coupleur simple
◊ Coupleur pivotant
◊ Coupleur de retenue d'échelle
15. Faux montant
8. Plate-forme de travail
Types de contreventement
Types de contreventement
  1. Contreventement
  2. Genouillère
  3. Contreventement
  4. Contreventement plan
Types de pinces
Types de filet de sécurité
  1. Angle droit (Fix Clamp) – 610 Kg
  2. Pivot (Pince Chalu) – 610 Kg
  3. Coupleur de manchon (boîte de serrage) - 550 kg
  4. Pince d'échelle - 550 kg
  5. Coupleur de planche (pince Jaali) – 565 kg
  6. Pince à poutre - 3000 kg
  1. Homme : Trou – 100 mm, Corde – 8 mm
  2. Matérie : Trou – 25 mm, Corde hors ligne – 12 mm Pièces d'échafaudages
  • Plaque de base ou semelle : C'est un métal de 6" X 6" (acier doux) avec une goupille soudée au milieu sur laquelle la norme est supportée. Il est utilisé pour répartir la charge de la norme pour la plaque de base au sol.
  • Norme : Il s'agit d'un tube vertical en acier de 6 mètres de long fixé parallèlement à la plaque de base du bâtiment. Il agit comme un support pour les tubes de liaison et les entretoises.
  • Ledger: C'est un tuyau en acier horizontal normalement fixé parallèlement à la plaque de base du bâtiment. Il agit comme un support pour les tubes de liaison et les entretoises.

Echafaudage SWL

À présent…..
Par exemple,
Le poids propre est de 200 kg de vos composants d'échafaudage et de votre plate-forme.
Et la charge vive est,
Deux ouvriers doivent travailler donc il y a des poids
  • Le poids d'un travailleur est de 60 kg.
  • Le poids d'un autre travailleur est de 65 kg.
  • Le poids des outils est de 200 kg.
  • Le poids des matériaux est de 2000 kg.
Mettre les valeurs ci-dessus dans la formule, puis :
Echafaudage SWL
= 200 + [4 x (60 + 65 + 200 + 2000)]
= 200 + [4 x 2325]
= 200 + 9300
= 9500 Kg
Par conséquent, l'échafaudage SWL est de 9500 kg.
Convertissez des Kgs en Tonnes, puis,
 = 9500/1000
= 9,5 tonnes
Echafaudage SWL
