Câbles Métalliques
Règle du pouce :
la charge de travail sûre (SWL) de la corde de Manille (corde neuve) carrée pour le diamètre de la corde en mm donne la charge de travail sûre en KG [D2 mm = SWL (Kg)].
Carré de taille de corde (diamètre)
12 mm |
12X12 |
144 Kg |
16 mm |
16X16 |
256 Kg |
24 mm |
24X24 |
576 Kg |

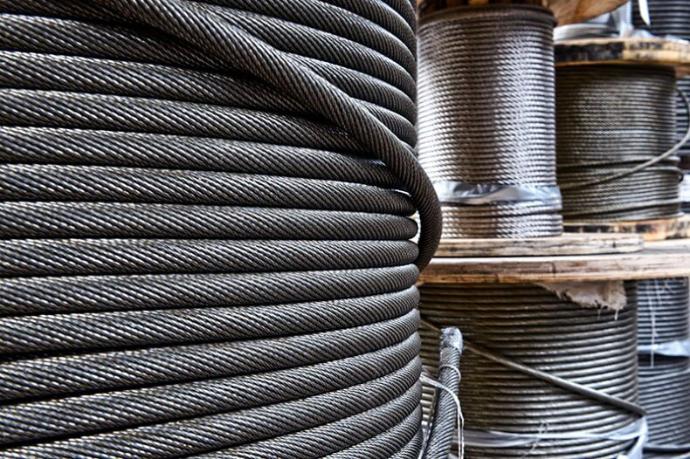

Câbles en acier :
ils sont couramment utilisés dans l'industrie. Cordes en fibres naturelles, les cordes en silice ont un usage limité. Les câbles en acier trouvent une utilisation dans les engins de levage, les téléphériques, les ascenseurs, les grues et les opérations de manutention.
La règle empirique pour le câble métallique est D2X8. Un câble d'un câble à torons de taille, chaque toron a 37 fils. La corde est de 6 X 37 = 222 fils au total.
Les câbles métalliques ont des diamètres de 8, 10, 12, 16, 25, 50 mm. Si un câble métallique mesure 10 mm, il peut soulever :
D2X8 = 10 X 10 X 8 = 800 Kg Où, D est Diamètre.

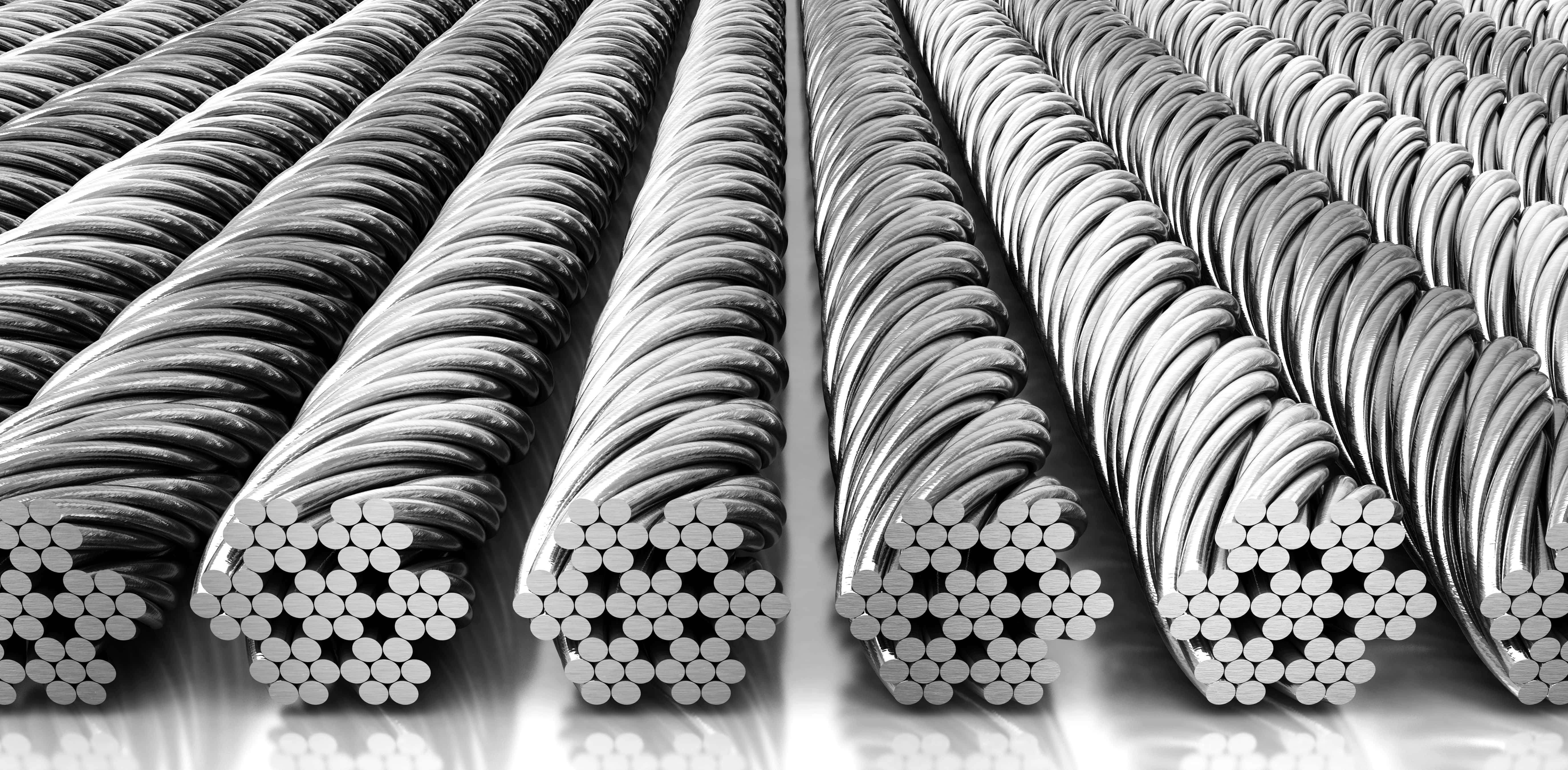

Dans un câble métallique, il y a 6 torons et chaque toron a 37 fils, donc le nombre total de fils dans un câble métallique est de 37 X 6 = 222 fils
Les cordes de manille sont des cordes en plastique et sa formule est D2, donc
10X10=100 Kg.
-
La manipulation du câble en acier doit être correcte afin qu'il n'y ait pas de plis ni de détorsion des torons.
-
L'action de flexion sur le câble doit être évitée, en particulier la flexion inverse qui induira une fatigue des matériaux.
-
Une inspection traversante doit être effectuée à intervalles réguliers. De sorte que tout nœud supérieur ou la corde en détresse doit être immédiatement retiré.
-
L'entretien du câble en acier doit être fait régulièrement.
-
Le câble métallique doit être inspecté une fois tous les six mois par une personne compétente et enregistré dans le registre.
Inspection du câble métallique
-

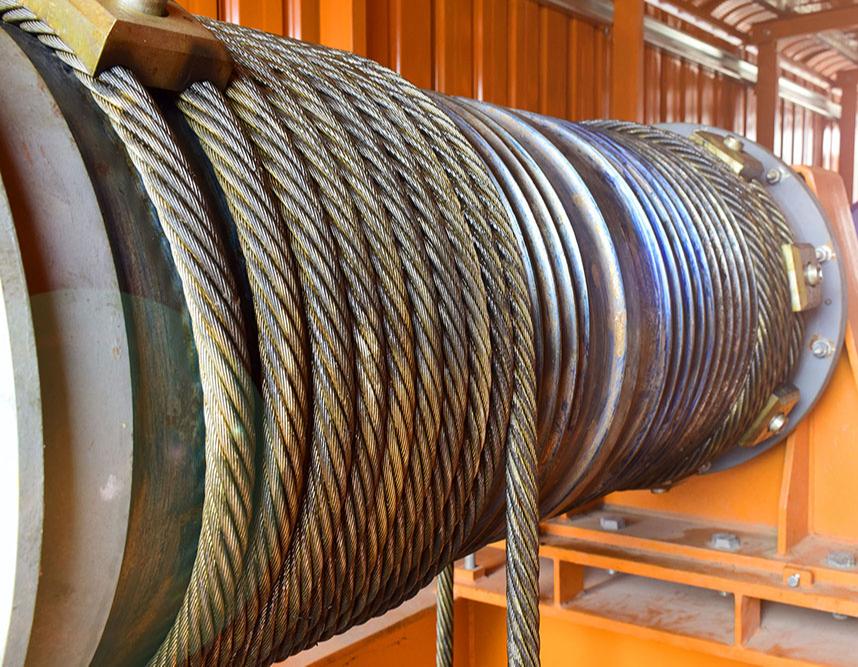

Corde sur le tambour.
-
Point de ramassage de la charge.
-
Passez la corde dans la poulie.
-
Corde à travers les blocs.
-
Attaches de corde.
Défauts dans les câbles métalliques
-
Fil cassé : Dans tous les brins d'une longueur jusqu'à 8 dia. 10 % des câbles endommagés doivent être remplacés.
-
Usure : il doit être remplacé si le diamètre a diminué de plus de 15 % par rapport au diamètre normal
-
Corrosion : C'est plus dangereux que l'usure.
-

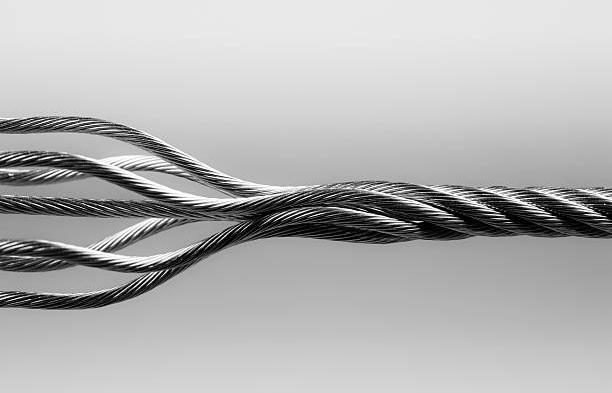

Cage à oiseaux : en raison du glissement des brins, ils s'ouvrent. Également causé par le fait que l'extrémité de la corde est autorisée à tourner.
-
Entortillements : Causés par une manipulation défectueuse.
Chaînes : les chaînes sont utilisées pour les élingues, les palans, les utilisations marines, etc. fabriquées à partir de fer forgé et exemptes de mélange de ferraille ou d'acier et soudées finement et une pratique sûre dans l'utilisation de la chaîne nécessite que la charge sans charge soit même élevée. avec une torsion, un nœud ou une torsion dans la chaîne. L'inspection de toutes les chaînes de levage doit être effectuée régulièrement et fréquemment.
