Nacelles Élévatrices
Le guide complet des ascenseurs aériens
Les nacelles élévatrices se répartissent en trois catégories principales : les nacelles à ciseaux, les nacelles élévatrices et les chariots télescopiques. Bien qu'ils puissent sembler très similaires, chacun sert un objectif unique et convient le mieux à différents emplois et environnements. Lisez ce guide pour apprendre tout ce que vous devez savoir sur les nacelles élévatrices.
Ponts élévateurs à ciseaux
Les plates-formes élévatrices à ciseaux sont des plates-formes hydrauliques qui soulèvent et abaissent des charges lourdes et des travailleurs. La conception de l'élévateur à ciseaux permet à la plate-forme d'être élevée directement au-dessus de la base. Cela offre une stabilité unique et distingue la nacelle à ciseaux des autres nacelles élévatrices.
Types de plates-formes élévatrices à ciseaux
Il existe trois principaux types d'élévateurs à ciseaux : les élévateurs à dalle, les élévateurs tout-terrain et les élévateurs et plates-formes pour une personne.
Dalle : Les élévateurs à ciseaux à dalle sont principalement des équipements électriques, mieux adaptés aux surfaces lisses, pavées et planes, avec une capacité de charge de 500 à 1 200 livres et une portée de 25 à 46 pieds.

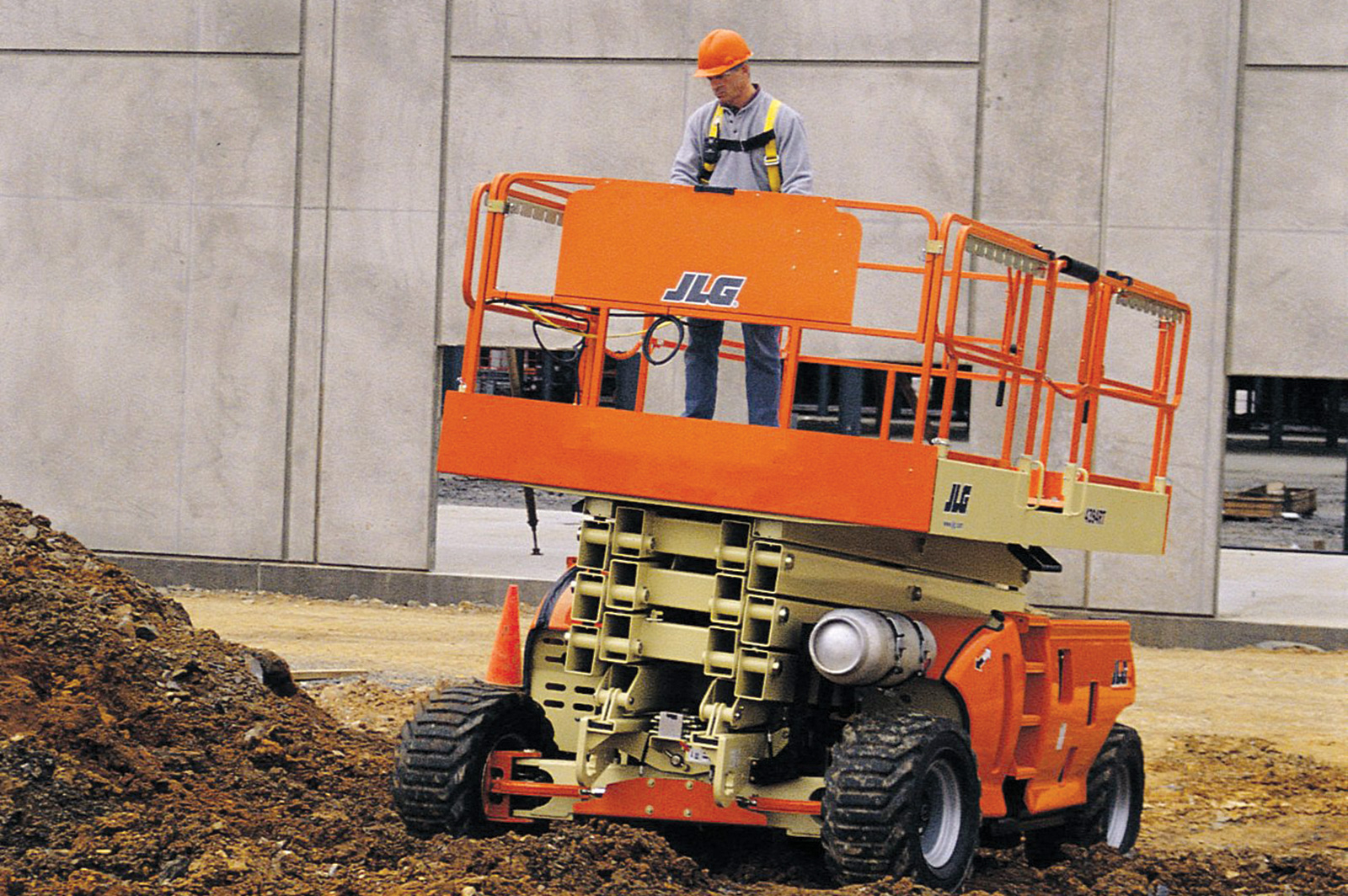

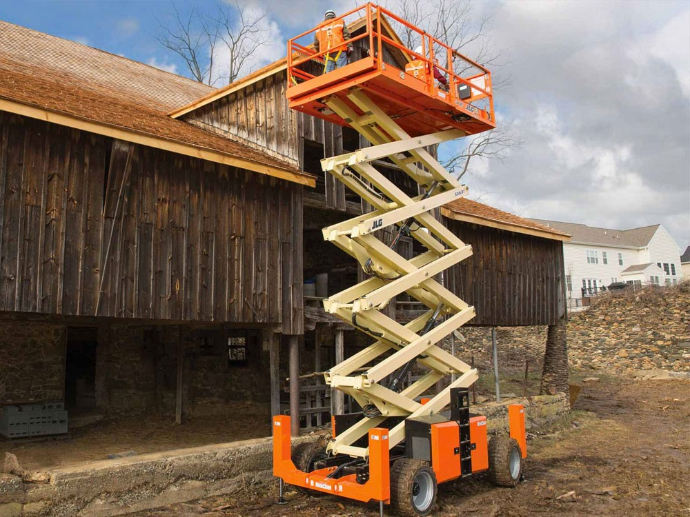

Terrain accidenté : Les nacelles à ciseaux tout-terrain peuvent être électriques ou à circuit intégré. Ils sont équipés de pneus robustes et de quatre roues motrices pour manœuvrer dans des conditions hors route. Ceux-ci ont une capacité de charge de 800 à 1 500 lb. et une portée de 32 à 59 pieds.

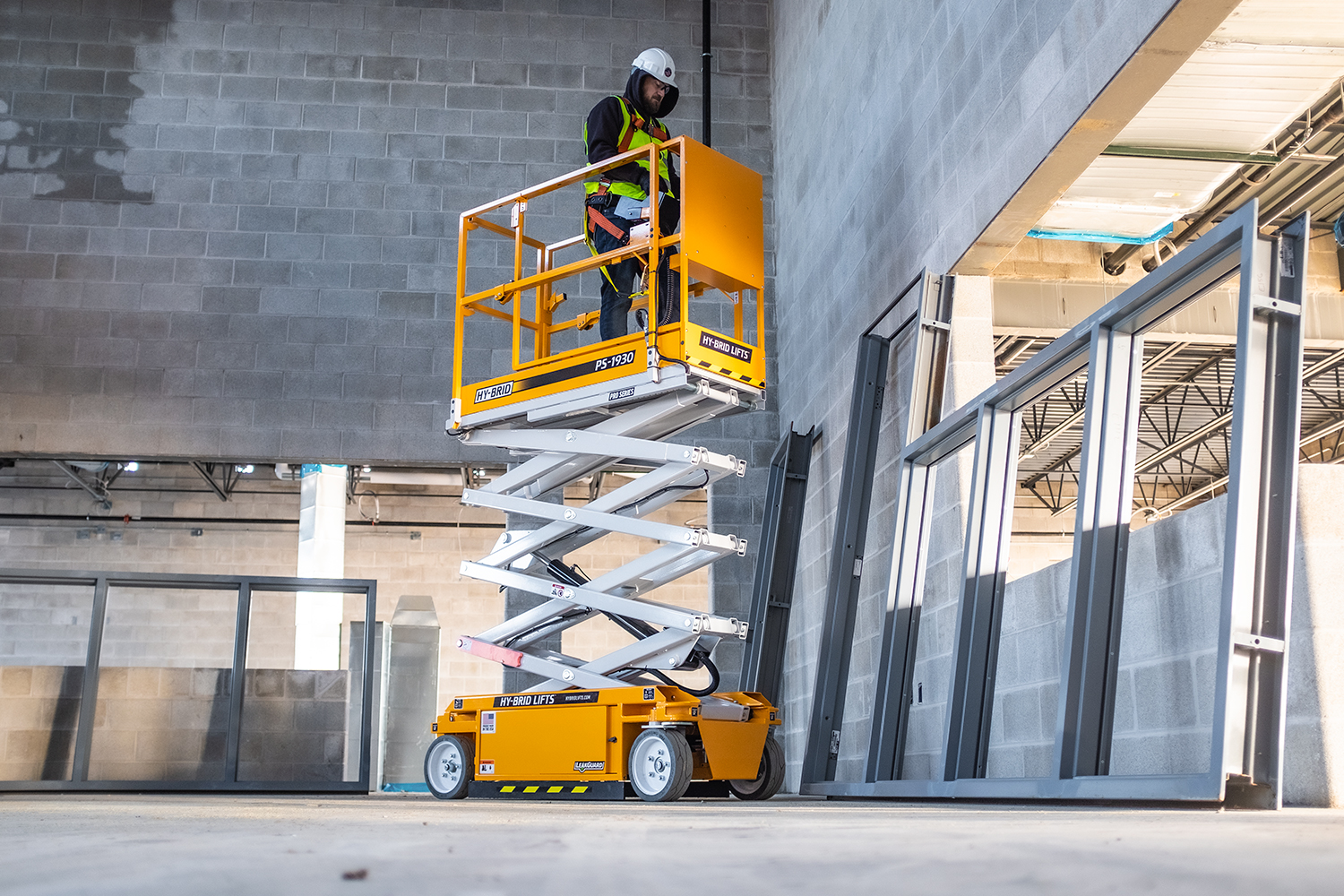

Plates-formes élévatrices à ciseaux pour un seul homme : Les élévateurs à ciseaux et les plates-formes à un seul homme sont conçus pour la portabilité. Ils sont conçus pour un seul travailleur à la fois et sont souvent assez légers pour être poussés. Ces élévateurs ont une capacité de charge de 300 à 500 lb. et une portée de 17 à 46 pieds.
Sources d'alimentation pour élévateurs à ciseaux
Les élévateurs à ciseaux ont deux options de source d'alimentation principale, ils peuvent être soit électriques, soit alimentés par combustion interne (IC). Il est important de choisir la bonne source d'alimentation pour votre application.

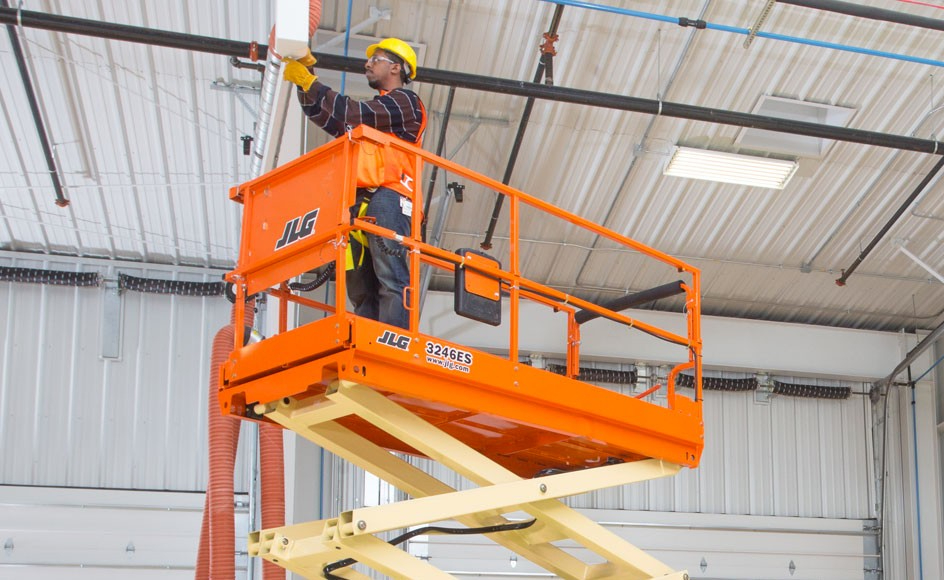

Nacelles électriques à ciseaux

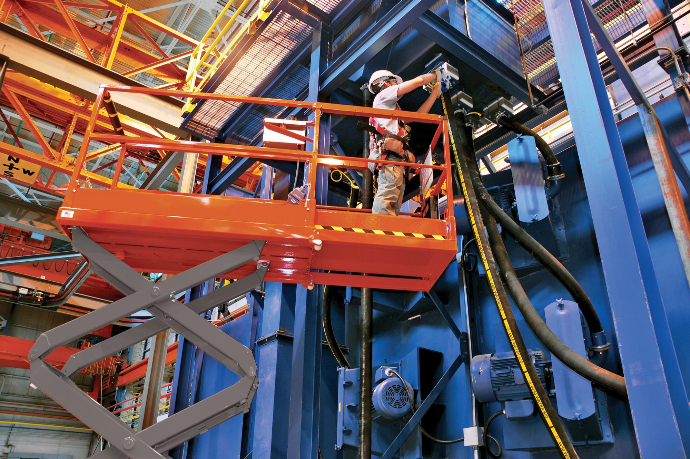

Les élévateurs à ciseaux électriques sont généralement considérés comme les meilleurs pour une utilisation en intérieur, des capacités de charge petites à moyennes, sur des surfaces planes et pavées. Parce que son utilisation prévue est pour les chantiers intérieurs, une nacelle à ciseaux électrique a souvent un rayon de braquage plus serré et peut se déplacer dans les allées de l'entrepôt. Cependant, il a une capacité maximale inférieure, un couple inférieur et nécessite des périodes de charge allant jusqu'à 6 à 8 heures par quart de travail de 4 heures, en moyenne.
Tables élévatrices à ciseaux à combustion interne (IC)
Les nacelles à ciseaux IC peuvent fonctionner au GPL (propane), au diesel ou à l'essence et sont idéales pour une utilisation en extérieur. Alors que certaines nacelles à ciseaux électriques peuvent être utilisées à l'extérieur, il existe des caractéristiques uniques qui rendent les nacelles à ciseaux IC exceptionnellement bien adaptées aux chantiers extérieurs.
Un élévateur à ciseaux IC extérieur est généralement un grand ascenseur nécessaire pour atteindre des fils électriques ou téléphoniques plus élevés. Ils sont dotés de pneus à bande de roulement durable pour les terrains accidentés, de plates-formes de travail plus grandes, de capacités de charge plus lourdes et d'un couple plus disponible. Les ascenseurs IC extérieurs ne sont pas limités par l'autonomie de la batterie et peuvent fonctionner 24 heures sur 24.
Les ascenseurs électriques sont généralement moins chers à exploiter que les ascenseurs IC dans l'ensemble, mais peuvent coûter plus cher au départ. Les ascenseurs IC, s'ils sont utilisés à l'intérieur, nécessiteront un site de travail avec une ventilation suffisante en raison des émissions de carburant. Les ascenseurs électriques n'émettent aucune émission et sont plus sûrs pour l'environnement. Le choix entre électrique et IC, cependant, devrait dépendre plus de l'utilisation prévue de l'élévateur à ciseaux que de toute autre chose.
Ascenseurs spécialisés
Les élévateurs de table, de palette, de quai et de bac utilisent également le mécanisme à ciseaux pour soulever des palettes et d'autres objets lourds dans un entrepôt. Ils répondent à un assortiment de besoins et sont souvent construits pour être très portables et mobiles. Les élévateurs de quai, par exemple, peuvent déplacer des charges lourdes du sol d'un entrepôt à la hauteur d'un plateau de fret ou de semi-remorque.
Les plates-formes élévatrices à ciseaux conventionnelles peuvent être personnalisées avec une variété de modules complémentaires pour des applications telles que la plomberie, l'électricité, la coupe et le soudage. Les extensions de plate-forme peuvent donner aux opérateurs un espace supplémentaire pour un travailleur ou des outils et équipements supplémentaires. L'extension permet également aux opérateurs de franchir des obstacles. Par exemple, un opérateur peut utiliser l'extension pour travailler sur un luminaire au-dessus d'un garde-corps.

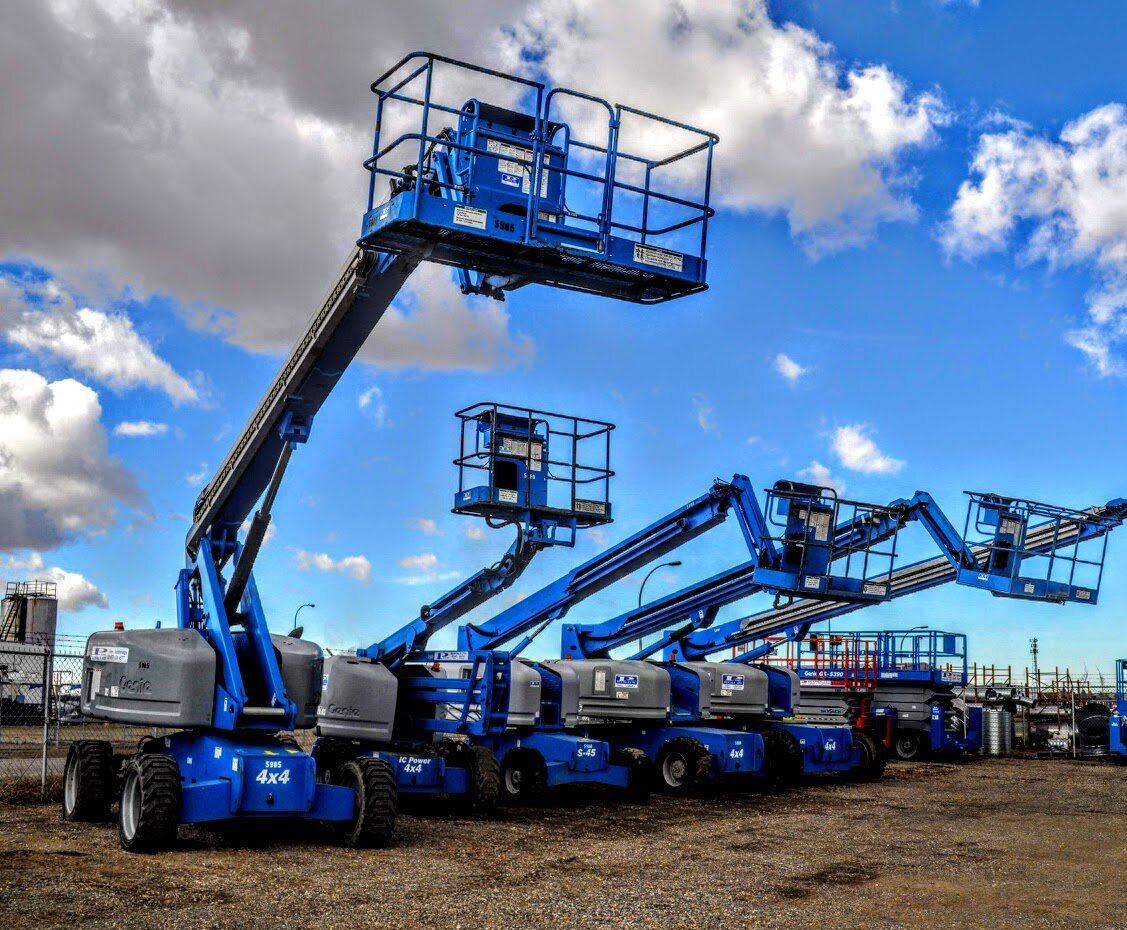

Nacelles à flèche
Les nacelles à flèche sont un autre type de plates-formes de travail aériennes et sont connues sous de nombreux autres noms, notamment nacelle élévatrice, élévateur à main et grue à panier. Les nacelles à flèche sont très similaires aux nacelles à ciseaux; cependant, ils peuvent généralement atteindre des hauteurs plus élevées et sont équipés pour contourner les obstacles. Contrairement à la plupart des chariots télescopiques, les nacelles à flèche sont utilisées pour transporter du personnel et des matériaux à des hauteurs élevées.
Une nacelle à flèche de base se compose d'une base mise à la terre, d'un système de levage hydraulique alimentant une grue et d'une plate-forme ou d'un godet. Les nacelles élévatrices sont parfois attachées à un camion ou à une camionnette, ce qui les rend très faciles à transporter.
Les nacelles élévatrices peuvent s'étendre de 30 à 170 pieds et peuvent être alimentées électriquement ou alimentées par des moteurs à combustion. Ils sont particulièrement utiles pour accéder aux zones difficiles d'accès qui pourraient être potentiellement dangereuses. Les barrages sont souvent utilisés par les pompiers, la construction, les électriciens et parfois même les nettoyeurs de vitres.
Types de nacelles élévatrices
Il existe deux principaux types de nacelles élévatrices que vous pouvez utiliser.

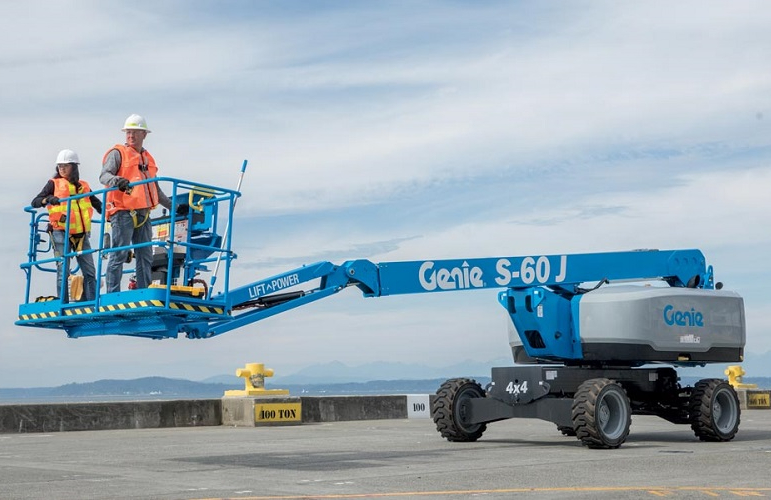

Flèches droites
Les flèches droites, souvent appelées nacelles à flèche télescopique, ont une plate-forme de travail qui est fixée à un bras d'extension télescopique. Le bras n'a pas de charnières, il est donc limité dans sa capacité à manœuvrer les obstacles, cependant, il peut atteindre la hauteur la plus élevée de toutes les nacelles élévatrices et est très stable. Un bras à commande hydraulique déplace le godet de haut en bas. Ceux-ci peuvent atteindre des hauteurs entre 40 et 185 pieds et peuvent transporter entre 500 et 1 000 livres selon la machine.

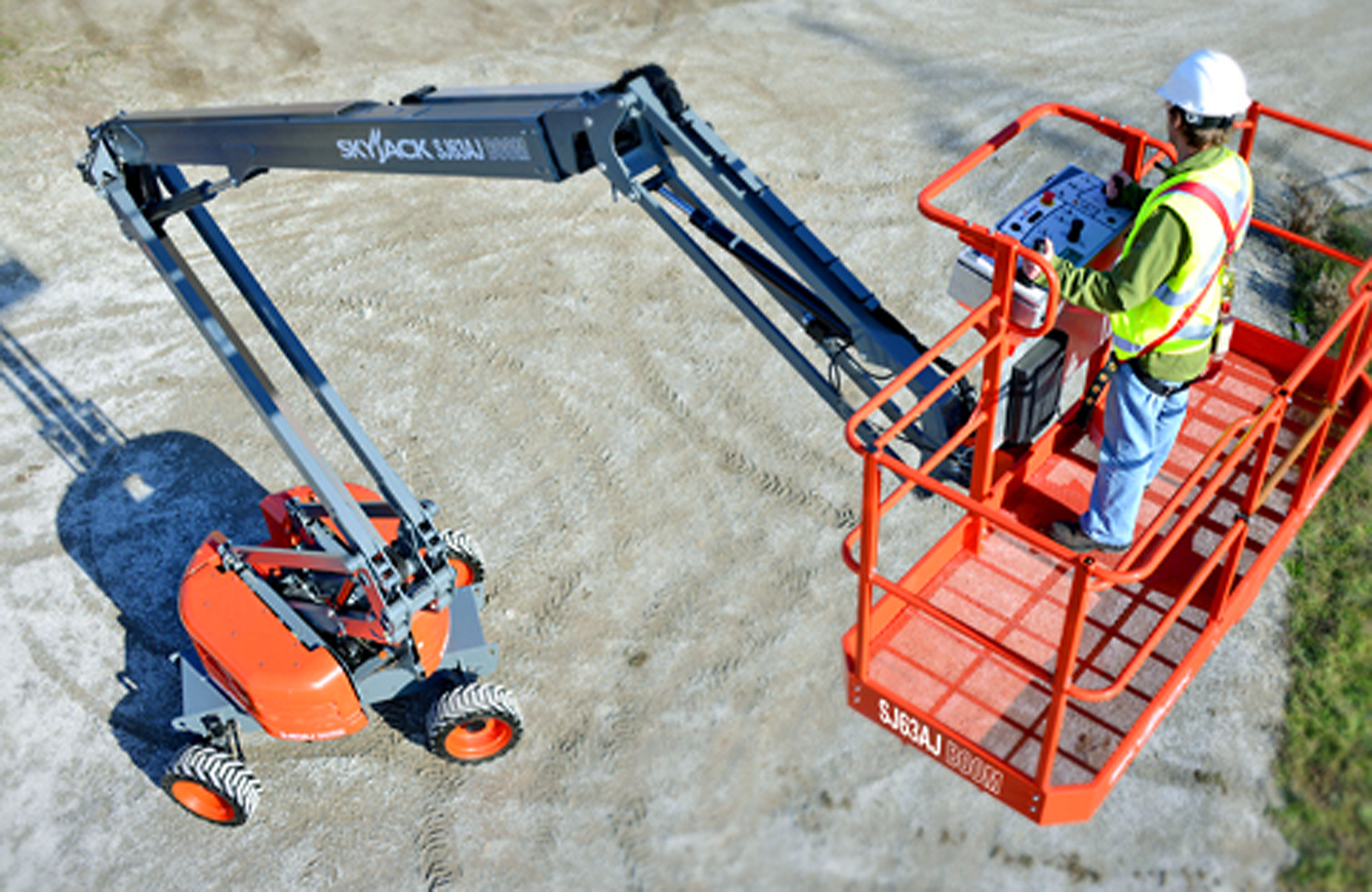

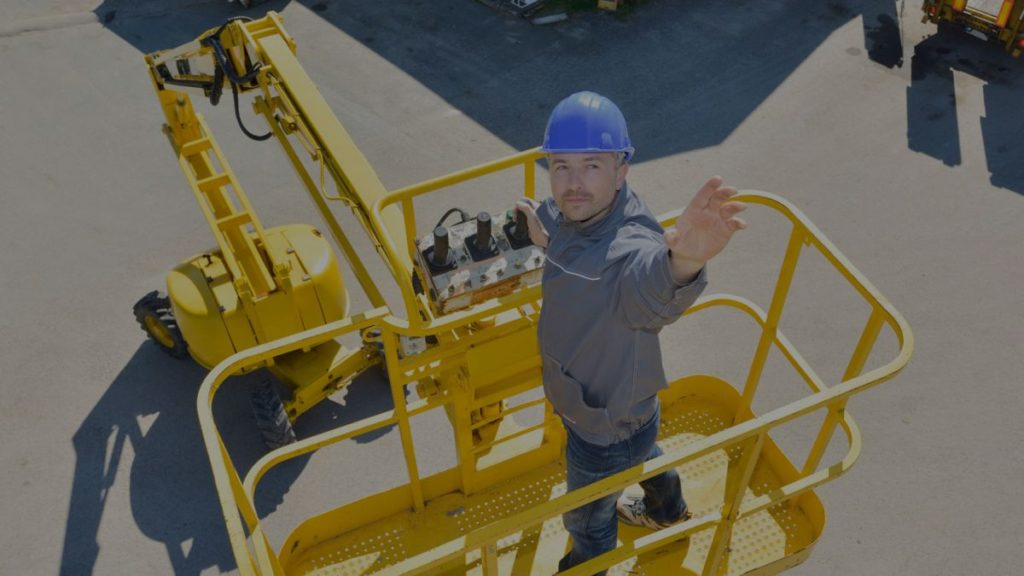

Flèches articulées

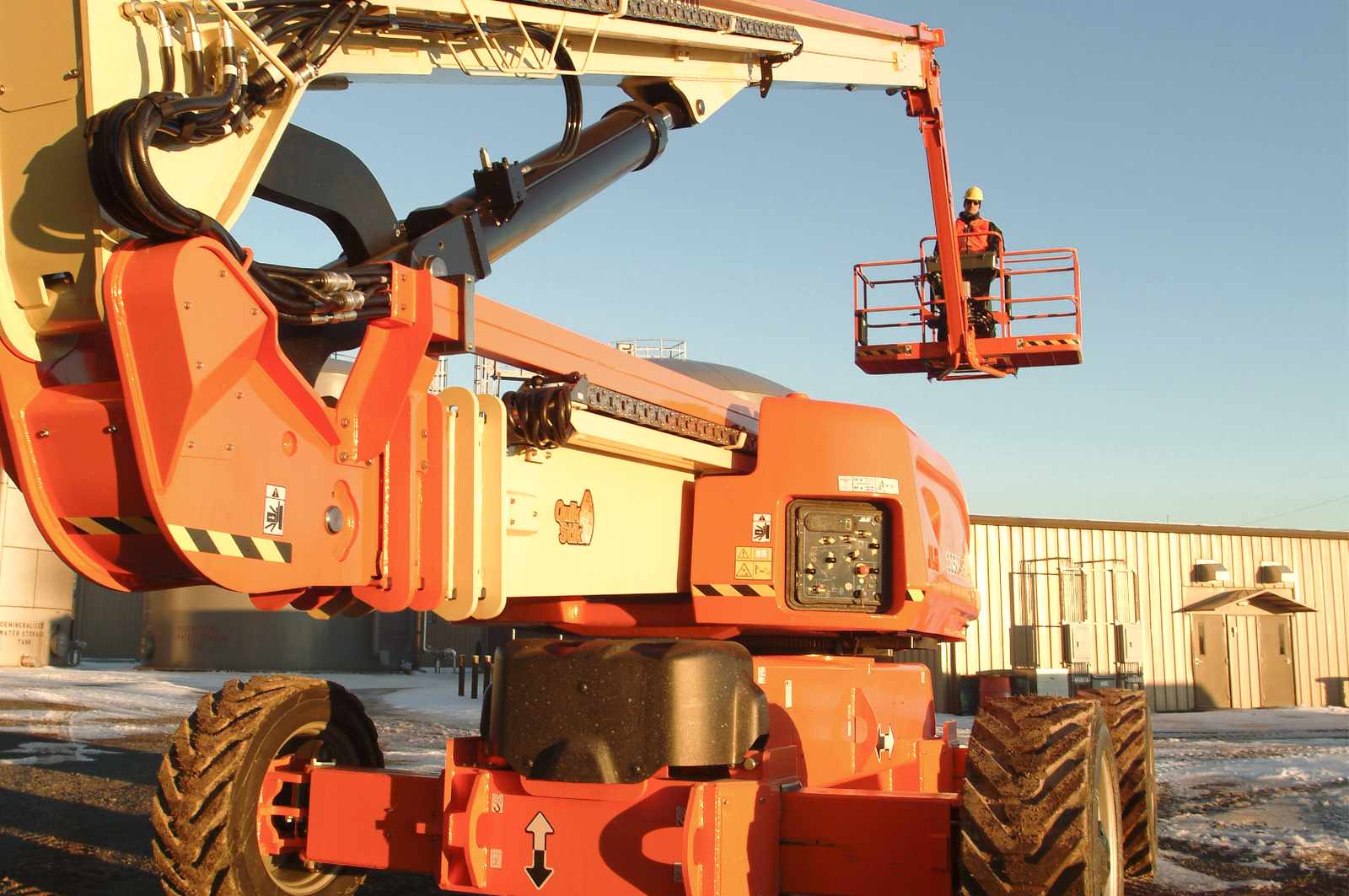

Les flèches articulées ont plusieurs sections de flèche qui s'articulent ou « s'articulent ». Cela signifie que la flèche articulée est capable de plier le bras d'extension pour contourner les obstacles. Bien qu'il ne puisse pas atteindre la hauteur d'une flèche télescopique, il est parfait pour les zones difficiles d'accès. De par sa conception, la flèche articulée est capable de se replier de manière plus compacte lorsque la machine n'est pas utilisée. Les rampes articulées peuvent être utilisées à l'intérieur ou à l'extérieur. Ils peuvent atteindre des hauteurs entre 30 et 140 pieds et ont tendance à avoir une capacité de charge comprise entre 500 et 1 000 livres.
Sources d'alimentation pour les nacelles élévatrices
Étant donné que les nacelles à flèche télescopique sont conçues pour atteindre une telle hauteur, elles ne sont pas destinées à un usage interne. Pour cette raison, les nacelles télescopiques sont alimentées par des moteurs à combustion interne.

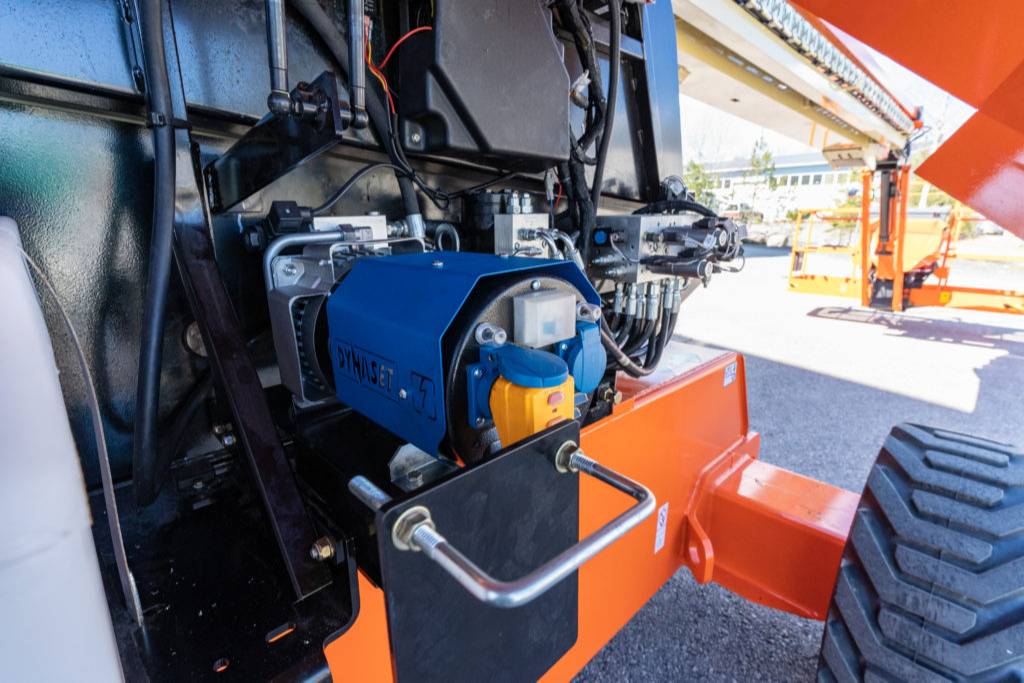

Les nacelles à flèche articulée peuvent être alimentées soit par des moteurs à combustion interne, soit par des moteurs électriques. Si vous travaillez à l'intérieur, vous devez utiliser une flèche articulée électrique. Cela empêchera toute fumée nocive d'être emprisonnée dans un espace clos.
Chariots télescopiques
Un chariot télescopique, également appelé chariot télescopique, est un chariot élévateur à portée variable tout terrain. Il est similaire à une flèche télescopique mais est équipé d'un accessoire de levage. Les chariots télescopiques fonctionnent comme un chariot élévateur, mais à des hauteurs plus élevées, et sont le plus souvent utilisés dans les secteurs de l'agriculture et de la construction.
La plupart des chariots télescopiques sont équipés d'un châssis à 4 roues motrices équipé d'une flèche télescopique qui offre des hauteurs de levage de 50 pieds ou plus. La flèche télescopique déplace la charge vers l'avant et vers le haut.
Souvent, les chariots télescopiques sont comparés à des grues car ils élèvent tous les deux des charges. Cependant, les chariots télescopiques sont meilleurs pour ramasser des charges dans des zones de chargement plus difficiles à atteindre, comme l'intérieur d'une remorque. Les chariots télescopiques sont souvent plus pratiques et efficaces que les grues, car la possibilité de tendre la main devant le chariot télescopique donne à l'opérateur plus de flexibilité dans le placement de la charge.
Types de chariots télescopiques
Il existe deux principaux types de chariots télescopiques.
Chariot télescopique
Il s'agit du chariot télescopique standard, avec un bras qui monte et descend et entre et sort. Ces chariots télescopiques peuvent atteindre de 18 à 55 pieds et ont des capacités de charge nominales allant de 5 500 à 12 000 lb.
Chariot télescopique rotatif
Semblable à un chariot télescopique standard, le chariot télescopique rotatif a la capacité de déplacer le bras dans les mêmes mouvements. Cependant, le chariot télescopique rotatif va encore plus loin et permet au bras de pivoter à 360 degrés, ce qui permet au chariot télescopique de desservir une large zone à partir d'une seule position.
Sources d'alimentation pour chariots télescopiques
Étant donné que les chariots télescopiques sont conçus pour être des véhicules tout terrain, ils sont le plus souvent propulsés par des moteurs à combustion interne. Cependant, si vous devez faire fonctionner votre chariot télescopique à l'intérieur, certaines options vous permettront de le faire en toute sécurité.
Il est important de noter que si vous utilisez votre chariot télescopique à moteur thermique à l'intérieur, vous risquez de vous blesser gravement à cause des émanations du moteur. Consultez toujours votre représentant commercial ou le manuel d'utilisation avant d'utiliser un chariot télescopique à l'intérieur.
