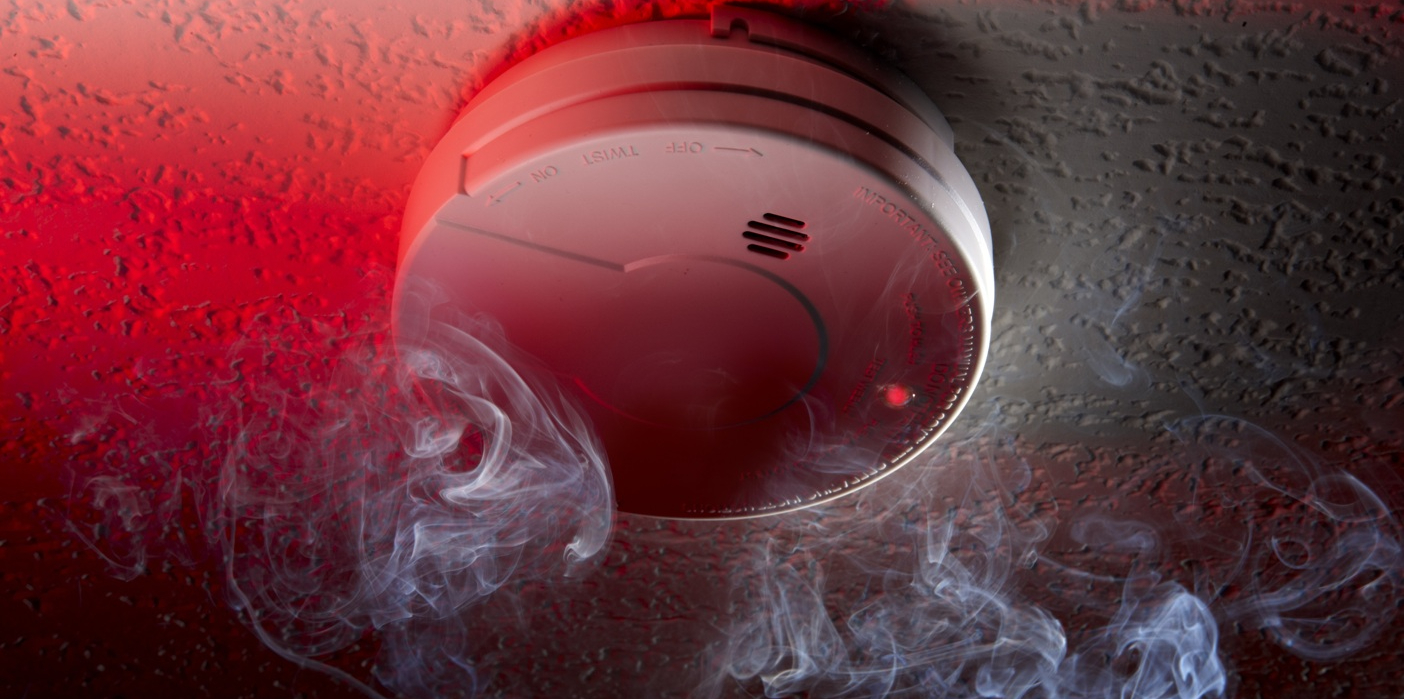

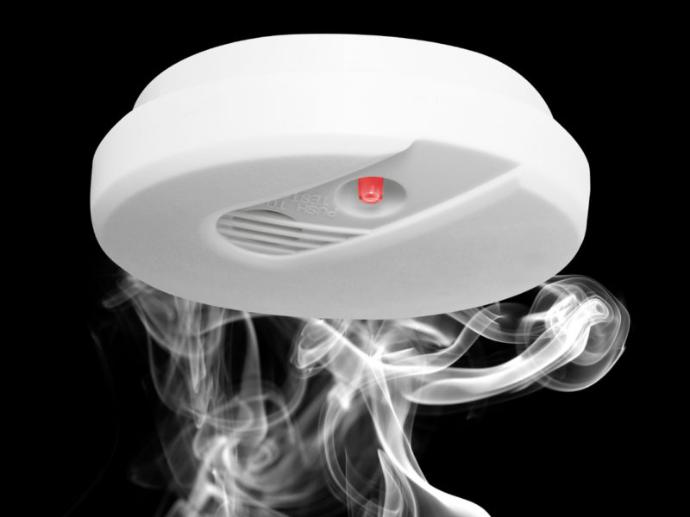

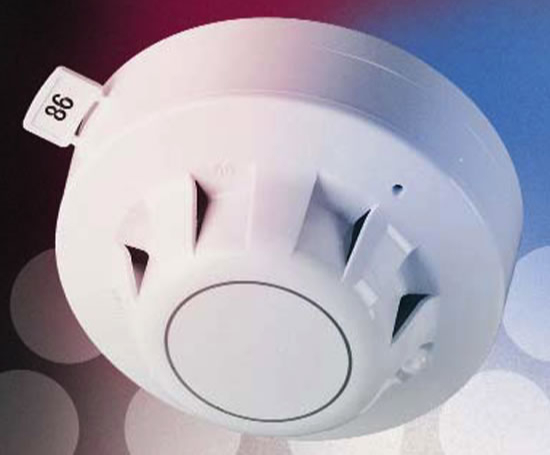

Détecteur de fumée
1. Détecteurs de fumée optiques
Un bref sur son fonctionnement :
-
Fonctionne avec le principe de diffusion de la lumière.
-
Contient un émetteur de lumière et un récepteur photosensible.
-
Pendant le fonctionnement normal - la lumière ne tombe pas sur le récepteur.
-
La pénétration de fumée provoque une réflexion de la lumière sur le récepteur, provoquant une ALARME.
[La LED émet des rayons infrarouges de très faible longueur d'onde qui n'atteignent pas la cellule photoélectrique. Le carbone est présent dans le feu et sa fumée qui a la capacité de réfracter les rayons infrarouges. Par conséquent, pendant un incendie ou de la fumée, les rayons infrarouges obstruent et se dispersent, d'autres rayons infrarouges franchissent sa limite de seuil et tombent sur la cellule photoélectrique / le détecteur de lumière électronique (ELD).
Lors de la détection des rayons infrarouges par ELD, le courant électrique produit et il va au circuit électronique et plus tard l'alarme s'active.]
a. Type de diffusion de la lumière :
-
La lumière émise par la source n'est pas détectée par le photocapteur dans des conditions normales.
-
Lorsque des particules de fumée pénètrent dans la chambre, une partie de la lumière est diffusée vers le photocapteur.
-
Lorsqu'il y a plus de particules de fumée, les rayons sont davantage dispersés et déviés vers le capteur de fumée.
-
Impossible de détecter la fumée noire qui absorbe la lumière que de la détecter.
b. Type d'obscurcissement lumineux :
Un faisceau lumineux infrarouge, à une fréquence de fonctionnement de 1000 impulsions par seconde, est reçu par une cellule photoélectrique et analysé. Lors d'un incendie, la fumée monte et se propage sous le niveau du plafond et l'intensité de la lumière tombant sur le récepteur est réduite en raison de la diffusion ou de l'absorption de la lumière. L'alarme incendie retentit lorsque la force du signal est réduite entre 40 % et 90 % pendant une période d'environ 5 secondes, sensible à la fumée noire.
c. Photo Thermique :
Le détecteur photo thermique est la combinaison d'un détecteur de fumée et d'un détecteur de chaleur.
Les niveaux des deux capteurs photoélectriques sont surveillés en permanence par le détecteur et l'alarme se déclenche lorsque les vannes dépassent le niveau prédéfini.
-
Bon pour les feux couvants et à flamme rapide et la fumée optiquement dense.
d. Détecteurs à faisceau optique :
Un détecteur à faisceau optique est un appareil qui utilise un faisceau de lumière projeté pour détecter la fumée sur de grandes surfaces, généralement comme indicateur d'incendie.
-
nécessite un émetteur et un récepteur (un seul passage)
-
des types réfléchissants sont également disponibles (double passage)
-
éviter la lumière directe du soleil sur le récepteur
-
Émetteur et récepteur alimentés par panneau de commande ou source externe.
e.
Détecteur de fumée par aspiration :
Ils conviennent à une utilisation là où l'utilisation d'autres types de détecteurs de fumée présente des difficultés, telles que l'esthétique, la hauteur et la température de l'enceinte. Les points d'échantillonnage peuvent être situés presque n'importe où contrairement aux détecteurs qui ne peuvent pas être installés sur les murs, les racks de stockage, les locaux de machines, les vides de sol, etc.
Chaque point d'échantillonnage est un détecteur lui-même. Convient pour le stockage à froid. Des niveaux de sensibilité plus élevés, des mers d'installation et les plus appropriés pour la protection des équipements de grande valeur et critiques.
-
Tuyaux avec trous d'aspiration.
-
Chaque trou est considéré comme un détecteur ponctuel (équivalent à un seul détecteur de fumée)
-
Utilisé dans des environnements très propres (laboratoires informatiques)
-
Peut être jusqu'à 100 fois plus sensible qu'un détecteur de fumée standar
2. Détecteur d'ionisation
Les détecteurs de fumée à ionisation réagissent rapidement à la fumée contenant de petites particules normalement produites dans les feux à combustion propre, mais peuvent réagir lentement à la fumée optiquement dense qui peut être produite par des matériaux en combustion lente. Certains matériaux comme le PVC, lorsqu'ils sont surchauffés, produisent principalement de grosses particules auxquelles les détecteurs à ionisation sont moins sensibles. Les détecteurs de fumée optiques réagissent rapidement à la fumée, qui est optiquement dense. Les deux types de détecteurs ont une gamme de réponses suffisamment large pour être d'usage général.
-
Une petite quantité de matières radioactives (Américium 241) ionise la chambre.
-
Le courant circule dans la chambre en raison des particules d'air ionisées.
-
La fumée diminue la conductivité, provoquant une ALARME.
Les détecteurs de type à ionisation conviennent mieux à la fumée contenant de petites particules, comme les feux à flammes rapides à combustion rapide.
Cela fonctionne comme suit :
-
L'élément radioactif « Américium 241 » émet des rayons Alpha (rayons radioactifs).
-
Les rayons alpha vont ioniser l'air (ions positifs, ions négatifs)
-
En raison des électrodes, un courant électrique est généré.
-
Le circuit électrique détecte le courant électrique.
-
Le circuit électronique ne signale que lorsqu'il n'y a pas de courant.
